Что такое брандмауэр в строительстве

Некоторые термины новичка-застройщика могут сбить с толку. Например, такой — брандмауэр в строительстве. Что это, зачем существует этот строительный элемент, почему он подчас бывает востребован – на все эти вопросы иногда быстрого ответа нет. Эта статья как раз и дает такие ответы.

Начнем с названия. Что означает сам термин «брандмауэр в строительстве»? Происхождение термина немецкое от слова Brandmauer (Brand — пожар, соответственно Mauer — стена).

Отсюда сразу становится ясна функция этого элемента строительства.

Обычно этот противопожарный барьер представляет собой капитальную, как правило, глухую стену, возведенную из огнеупорных материалов. Эта стена разделяет помещения на отсеки внутри здания, либо служит преградой огню между зданиями.

Т.е.брандмауэр — это просто капитальная стенка, которая строится на одной (или на 2) стороне здания. Также он может представлять собой огнеупорную преграду, отсекающую огонь с обеих сторон (чаще всего такие сооружения возводятся на предприятиях и заводах). Брандмауэр еще иногда может устанавливаться и на крыше, в этом случае он будет называться крышевым и представлять собой вертикальную стенку.

При устройстве стандартного брандмауэра необходимо выдерживать ряд следующих условий.

• Если стена сооружается природного камня, ее усредненная толщина должна превышать значение 500 мм. Если стена — это кирпичная кладка, то ее толщина должна быть больше 250 мм.
• Как поступить в том случае, если строительный брандмауэр получается очень большим по высоте и ширине? В этом индивидуальном случае монтируются железобетонные столбы, а пространство между столбами заполняют стенами из огнеупорного изделия, которые имеют меньшую толщину. Это значительно экономит средства при строительстве и снижает вес сооружения, следовательно, давление на весь фундамент.

• При обустройстве стандартного брандмауэра исключается наличие окон или дверей в нём. Если же такое наличие необходимо технологически, то проемы, а также двери выполняется только из негорючих стройматериалов, а вентиляционные воздухоотводы при этом должны снабжаться автоматической задвижкой из специального негорючего материала, все зазоры при монтаже должны быть аккуратно загерметизированны раствором. Окна при этом делаются из армированного стекла или, как вариант, из стеклоблоков.
• Предел огнестойкости употребляемых строительных материалов должен превышать 4 часа.
• Высота брандмауэра, как правило, немного превышает общую высоту здания. Общепринятый показатель таков: эта высота должна возвышаться на 600 мм над кровлей, которая изготовлена из горючего материала, и на 300 мм превышать несгораемую кровлю.

Подытоживая, еще раз подчеркнем предназначение рассмотренного строительного элемента.

Строительный брандмауэр в случае форс-мажора принимает на себя весь огневой удар при возгорании (и возможном разрушении помещений), но остается в идеале при этом неповрежденным.

Во всяком случае, к этому надо стремиться.

Вот такая это интересная строительная конструкция.

06.06.2018 Egor11 (1 оценок, среднее: 5,00 из 5)

Брандмауэр на кровле что это

ПРОДАЖА БЕТОНА В ЧЕБОКСАРАХ:

+7 8352 49-20-20

ТОВАРНЫЙ БЕТОН ОТ ПРОИЗВОДИТЕЛЯ

  ПРОДАЁМ БЕТОН В ЧЕБОКСАРАХ

КАЛЬКУЛЯТОР СТОИМОСТИ

РАССЧИТАТЬ СТОИМОСТЬ ДОСТАВКИ БЕТОНА

БРАНДМАУЭР (нем. Brandmauer, от Brand — пожар и Mauer — стена * а. fire-wall; н. Brandmauer; а. mur соupefeu; и. muro соrtafuegos) — противопожарная стена, предназначенная для разъединения смежных помещений одного здания либо двух смежных зданий с целью воспрепятствовать распространению пожара.

Применяются на шахтах, газокомпрессорных станциях, обогатительных фабриках, в зданиях, которые конструктивно разделены на несколько самостоятельных блоков (административно-бытовой комбинат, склад материально-технического снабжения и др.). Выполняют из несгораемых материалов на фундаментах или фундаментных балках, возводят на высоту здания, так что брандмауэры разделяют конструкции (перекрытия, покрытия, фонари и др.

). При этом брандмауэры должны быть выше кровли на 60 см, если хотя бы один из элементов покрытия (за исключением кровли) или несущие конструкции крыш выполнены из сгораемых материалов, и на 30 см, если все элементы покрытия (за исключением кровли) или несущей конструкции крыш выполнены из трудносгораемых и несгораемых материалов.

Брандмауэры должны выступать за плоскость наружных стен из сгораемых и трудносгораемых материалов на 30 см. Предел огнестойкости брандмауэров (время прогрева противоположной огню поверхности стены на 160°С) — не менее 2,5 ч. Брандмауэры рассчитывают на устойчивость с учётом возможности одностороннего обрушения при пожаре конструкций здания. В брандмауэрах допускается устройство проёмов, общая площадь которых не должна превышать 25% площади стены. Заполнение проёмов (двери, ворота, окна) выполняется несгораемым или трудносгораемым материалом с пределом огнестойкости не менее 1,2 ч.

www.mining-enc.ru

Противопожарные стены (брандмауэры)

Статья добавлена в Ноябре 2015 года

            0

Противопожарные стены (брандмауэры) должны препятствовать распространению пожара на другие здания (наружные противопожарные стены) или на другие участки здания (внутренние противопожарные стены). Поэтому они должны иметь предел огнестойкости не менее 90 мин.  Рисунок 1. Прилегающие участки наружных стен > Прочность и устойчивость стен в случае пожара от непредвиденных нагрузок проверяют в специальных экспериментах путем горизонтальных воздействий и внецентренного приложения нагрузки. Для противопожарных стен в ФРГ установлены следующие толщины при различных материалах:

• легкий бетон (g≤1800 кг/м3≥25 см
• кирпичная кладка ≥24 см
• стена из тяжелого бетона свободно стоящая (g≥800 кг/м3) ≥20 см
• то же, раскрепленная по контуру ≥14 см

Максимальные расстояния между противопожарными стенами по строительным нормам ФРГ: l≤50…60 м. Во внутренних углах зданий путь возможной переброски огня должен быть более 5 м; для этого прилегающие к ним участки наружных стен (рис. 1.1 и 1.2) возводятся на такую ширину, как противопожарная стена. Наружные противопожарные стены устанавливаются при строительстве зданий на границе участка, а также при пристройке к соседним зданиям. По нормам ФРГ требуются противопожарные стены, если расстояние до соседнего здания меньше 5 м. Наружные противопожарные стены должны быть, как и все наружные стены, водонепроницаемы и иметь теплоизоляцию. Внутренние противопожарные стены часто устанавливаются у температурных швов здания. Инженерные коммуникации могут быть проведены сквозь внутренние пожарные стены, если они изготовлены из негорючего вещества и не допускают переноса огня. Особая осторожность требуется при прокладке кабелей, которые в случае загорания могут передавать огонь по линии проводки. В дверных проемах должны быть предусмотрены огнестойкие самозакрывающиеся двери или ворота.  Рисунок 2. Связи между зданием и стеной >

С расчетной точки зрения возможны следующие связи между зданием и противопожарной стеной: 2.1. Противопожарная стена устойчива только сама по себе, т. е. в расчете на собственный вес. 2.2. Противопожарная стена опирается на здание в горизонтальном направлении и может быть использована для обеспечения жесткости здания в качестве диафрагмы. 2.3. Противопожарная стена воспринимает нагрузки от перекрытия, но поддерживается зданием в поперечном направлении, обеспечивая жесткость здания в продольном направлении. 2.4. Противопожарная стена поддерживается конструкциями перекрытия. Она опирается на перекрытия поэтажно, сверху же она должна иметь только направляющие, обеспечивающие ее устойчивость. Остающуюся щель необходимо закрыть эластичным огнестойким изолирующим веществом, например минеральным волокном или асбестовым шнуром. Стыковое соединение должно быть также и дымонепроницаемым. При производстве строительных работ свободно стоящие противопожарные стены часто осложняют монтаж стального каркаса. Противопожарные стены по рис. 2.1—2.3 и 3.1—3.3 могут быть установлены до высоты двух — трех этажей ранее окончания монтажа каркаса. В высоких зданиях противопожарные стены следует возводить по мере монтажа каркаса или после его окончания. Противопожарные стены из сборных железобетонных плит по рис. 2.2—2.4 и 3.2—3.4 могут монтироваться вместе со стальными конструкциями.  Рисунок 3. Лестничные клетки > К стенам лестничных клеток высоких зданий в большинстве случаев предъявляются такие же требования, как к противопожарным стенам. Статически различаются следующие случаи:

• 3.1. устойчивость обеспечена собственной конструкцией лестничной клетки;
• 3.2. устойчивость обеспечивается конструкцией здания;
• 3.3. лестничная клетка участвует в восприятии нагрузки на здание;
• 3.4. жесткость огнестойкой стены в пределах каждого этажа обеспечивается самостоятельно с опиранием на междуэтажные перекрытия.

Источник: «Атлас стальных конструкций. Многоэтажные здания», 1977

Понравилась ли вам эта публикация?

www.arhplan.ru

БРАНДМАУЭР. Брандмауэрные стены

При наличии брандмауэра примыкание стальной кровли производится так называемой выдрой. Соединение это заключается в следующем: в каменной стене во время кирпичной кладки оставляют борозду глубиной 6 см и высотой 7-14 см . Кровельную сталь заводят в эту борозду на полную глубину с высотой отворота 6-8 см. Высота отворота зависит от места расположения примыкания с учетом возможного скопления снега. Брандмауэрные стены в зависимости от климатических условий и материала стен покрывают кровельной сталью только сверху или сверху и с боков. Брандмауэрные стены покрывают полностью листовой сталью там, где материал стены может подвергаться разрушению под влиянием атмосферных воздействий. При любом способе покрытия между стеной и отворотом кровельной стали не должно быть зазоров; гвозди должны быть надежно заделаны в стену; проволока, которой привязывается свободный конец стального листа, должна быть толщиной не менее 2 мм и защищена от коррозии окраской или оцинкована. Картины для покрытия парапетов и брандмауэров размечают по чертежам или натурному обмеру. При заготовке картин кровельные листы обычно разрезают в продольном направлении и соединяют в двойные картины одинарными лежачими фальцами с подсечкой. Нижние кромки бокового покрытия парапетов и брандмауэров, соединяющиеся с рядовым покрытием скатов, отгибают для стоячего фальца, если парапет или брандмауэр имеет направление вдоль ската, или для лежачего фальца, если парапет имеет направление поперек ската. Верхние кромки бокового покрытия парапетов и брандмауэров отгибают для соединения их с покрытием верха угловым стоячим или лежачим фальцем. Фартуки для покрытия карнизов и примыканий скатов к стенам заготовляют из листов кровельной стали, разрезанных в долевом направлении. При изготовлении фигурных деталей вначале отгибают различные долевые кромки в картинах, а затем выполняют долевые перегибы. Противопожарные мероприятия Для предотвращения пожара по зданию устраивают противопожарные преграды — брандмауэрные стены, имеющие предел огнестойкости не менее 4 ч. Брандмауэры стоят … www.bibliotekar.ru/spravochnik-147-stroitel/89.htm

К содержанию книги:  Кровельные работы: пособие для кровельщика

Смотрите также:

 Кровельные работы. Козловский

Однако некоторые виды кровельных работ продолжают оставаться трудоемкими, например кровли из штучных материалов. … www.bibliotekar.ru/spravochnik-19/

 КРОВЛИ. Кровельные материалы. Кровельные и жестяные работы

Кровельные и жестяные работы…. Основные принципы организации кровельных работ на объекте … www.bibliotekar.ru/spravochnik-78/

Последние добавления:

Вентиляция и кондиционирование Строительные машины и оборудование

Котлованы и водопонижение   Строительные технологии

www.bibliotekar.ru

БРАНДМАУЕР (противопожарная стена)

— предназначается для предотвращения распространения пожара из одного помещения или здания в смежное помещение или здание. Брандмауэры выполняются из несгораемых материалов — камня, бетона или железобетона, и должны иметь предел огнестойкости не менее 4 час. Брандмауэры должны опираться на фундаменты. В зданиях с железобетонными каркасами с замоноличенными и защищенными в узлах соединениями арматуры брандмауэры могут возводиться непосредственно на каркасах. Брандмауэры делаются на всю высоту здания, разделяя сгораемые и трудносгораемые покрытия, перекрытия, фонари и др. конструкции и должны возвышаться над сгораемыми кровлями не менее чем на 60 см, а над несгораемыми кровлями на 30 см. Двери, ворота, окна, крышки люков и др. заполнения проемов в брандмауэрах должны быть несгораемыми с пределом огнестойкости не менее 1,5 часа. Общая площадь проемов не должна превышать 25% площади брандмауэра. Брандмауэры рассчитываются на устойчивость в случае одностороннего обрушения при пожаре перекрытий, покрытий и других конструкций и в связи с этим на возможное наиболее невыгодное перераспределение нагрузок. Наибольшие допустимые площади между брандмауэрами зависят от назначения и степени пожарной опасности здания, степени его огнестойкости и этажности и регламентируются строит, нормами и правилами проектирования соответствующих зданий.

 БРАНДМАУЭР. Брандмауэрные стены

Для предотвращения пожара по зданию устраивают противопожарные преграды — брандмауэрные стены, имеющие предел огнестойкости не менее 4 ч. Брандмауэры стоят …

Основные требования, предъявляемые к зданиям, и их элементам…

К ним относятся: противопожарные стены (брандмауэры), зоны, перегородки, тамбуры-шлюзы и т. п. Типы противопожарных преград, их минимальные пределы огнестойкости (от 0,75…

Основные элементы и конструктивные схемы зданий

При этом вводится ограничение этажности, размеров помещений между брандмауэрами, противопожарными преградами.

контроль за строительством и эксплуатацией гаража

Членение гаражей на противопожарные участки небольшого размера, принятое в … вместо предусмотренных строительными нормами брандмауэров достаточно иметь стены минимальной огнестойкости.

типы и конструкции гаражей. оборудование для гаража

Обычно в открытых гаражах обе несущие наружные стены (если они есть) выполняются в виде брандмауэров или описанных выше конструкций.

О частях зданий и производстве строительных работ. Каменные работы

Чтобы повысить огнестойкость зданий, их разделяют на части противопожарными преградами, например глухими кирпичными стенами … Такие стены из несгораемого материала называют брандмауэрами.

БРОКГАУЗ И ЕФРОН. Театр. Первые театры. Исторя театра

влияниями, должны быть отделены от них брандмауэрами и т. п.; не дозволяется строить Т. во дворах или в садах … Противопожарным требованиям должны соответствовать по возможности и…

www.bibliotekar.ru

Марка бетона	Класс бетона по прочности на сжатие	Цена ( руб/куб)
М100	B-7,5	2950
М150	B-12,5	3100
М200	B-15	3200
М250	B-20	3400
М300	B-22.5	3700
М350	B-25	4000

Оптимальная защита брандмауэров

Наиболее часто брандмауэры (разделительные стены) можно встретить в плотной городской застройке либо в поселках, застроенных таунхаусами. Защита брандмауэра это не только эстетическое решение, но и порой более сложная задача – объединение двух соседних крыш единым герметичным узлом. Стандартным решение для защиты высокого брандмауэра является металлическое покрытие по аналогии с оформлением парапета. В случаях разноуровневых соседних крыш используется стандартный узел примыкания. Более сложной является задача по устройству узла с низким расположением разделительной стены, когда различные кровельные материалы двух крыш соприкасаются. Рассмотрим решение данной проблемы на примере использования одного из самых надежных и пластичных материалов – свинца.

Листовой свинец

Наивысшая степень защиты, максимальная гибкость и привлекательная архитектура не должны быть взаимоисключающими понятиями при защите брандмауэров. Часто листовой свинец является материалом, на который выбор падает в первую очередь.

Как должны сохраняться брандмауэры при разных покрытиях кровли? Какой строительный материал способен создать соответствующий внешний вид? Эти вопросы задают себе в повседневной практике строители и кровельщики по металлу. Ленточные застройки, ряды домов и таунхаусы до крыши разделены брандмауэрами. Типовые кровельные материалы сегодня являются, скорее, исключением. В ходе ремонта кровли зачастую изменяется изначальное покрытие кровли и возрастает количество используемых разновидностей материалов.

При этом растут требования к качеству. Наряду с высокой степенью влагостойкости, защитный материал должен подходить для применения на различных кровельных покрытиях. Мастера и строители охотно используют преимущества листового свинца. Благодаря легкой обработке и универсальному применению этот металл предлагает надежные решения для возведения кровли премиального качества. При этом листовой свинец уменьшает, маскирует и полностью устраняет появившиеся после проведения ремонтных работ огрехи во внешнем виде.

Брандмауэр, возвышающийся над крышей

Именно в старых зданиях брандмауэры возвышаются часто над поверхностью прилегающих крыш. В этом случае облицовка должна покрывать не только верхнюю сторону стены, но и образовывать стык с обеих сторон. Только такая комбинация препятствует намоканию стены вплоть до чердачного пространства. Чтобы просушить поверхность, мокрую от случайного проникновения влаги, брандмауэр между верхней облицовкой и боковыми стыками должен быть покрыт изоляцией с высокой устойчивостью к диффузии пара.

Скрытый брандмауэр

В современных комплексах зданий брандмауэр часто скрыт и заканчивается под обрешеткой. При новом покрытии кровли рейки обрешетки проходят вплоть до середины брандмауэра, чтобы служить опорой и точкой крепления для брусьев размером 50х50 мм. Такого рода конструкция подходит также для шиферного покрытия.

Обшивка брандмауэра в шахматном порядке внахлест.

Следующая ситуация – расположенные рядом друг с другом черепичные кровли различных контуров. Здесь рекомендуется установка сплошного фартука брандмауэра из свинцовых листов, расположенных в шахматном порядке, таким образом, в области наложения друг над другом располагаются только три слоя материала.

Смежные полоски свинца прибиваются у верхнего края в области наложения к деревянной планке. Чтобы термически обусловленное натяжение не нанесло вреда, крепления должны располагаться только на верхней трети свинцовой полоски, пролегающей под деревянной планкой, через полоски свинцового листа. Самое простое – это довести проходящие по низу полоски свинцового листа только до верхней половины закругленной деревянной рейки и предусмотреть крепление с левой стороны. Таким образом, можно избежать опасности слишком туго закрепить расположенную с правой стороны свинцовую полоску и помешать термически обусловленному натяжению. Проходящая слева полоска свинцового листа выводится над деревянной рейкой и закрепляется опосредованно при помощи скоб.

Скрытый желоб

При обшивке брандмауэров интересный вешний вид получается при создании конструкции со скрытым желобом. Этот вариант подходит для смежных крыш с различным кровельным покрытием. Высота окантовки желоба может варьироваться, что делает возможным применение различных кровельных материалов. На низких имеющих маленький уклон крышах в непосредственной близости к кронам деревьев возможна угроза засорения желоба листьями. Здесь целесообразно применение вышеописанных вариантов.

Дополнительная противопожарная защита

Если поверх брандмауэра между кровельными материалами требуется установка дополнительной противопожарной защиты, возможно использование противопожарной полосы (балки). Конструкция должна изготавливаться в форме Z-образного окантованного, толщиной, по меньшей мере, 1,5 мм, оцинкованного стального листа. Нижняя часть закрепляется на одной из завершающих планок оцинкованными штифтами. Кровельные рейки (обрешетка) заканчиваются приблизительно в 50 мм от оцинкованного стального канта. Промежутки поверх брандмауэра укрываются огнеупорным материалом. При монтаже свинцового фартука со стороны шиферного покрытия монтируется выступ, а на профилированной кирпичной стороне – покрывающие сплошные полоски свинцового листа. Оползание сплошного свинцового покрытия предотвращается за счет ликвидации острых краев. Поэтому кант металлической защиты от пожара должен врезаться в штробу и отгибаться. Вокруг места врезки делается свинцовый «язычок» (выступ). Отдельные полоски свинцового листа при данном методе не должны быть длиннее 1 м.

Привлекательная форма

На фартуках, изготовленных из свинца, имеющего дефекты механической обработки, в период образования начального защитного слоя во время дождя могут образоваться шлиры на поверхности кровельных материалов, расположенных под фартуком. Это можно предотвратить, обработав поверхность патинирующим маслом. Еще целесообразнее применение окрашенных свинцовых картин – есть окрашенный металл коричневого, шиферно-серого и цвета красного кирпича.

Представленные фартуки допускается устанавливать только для невысоких жилых зданий и не более чем на две квартиры. Иначе брандмауэры должны возвышаться над крышей на 30 см либо доходить до уровня кровельного покрытия и заканчиваться пластинами из огнеупорного материала, выступающими по обеим сторонам на 50 см.

Брандмауэр

БРАНДМАУЭР (нем. Brandmauer, от Brand — пожар и Mauer — стена * а. fire-wall; н. Brandmauer; а. mur соupefeu; и. muro соrtafuegos) — противопожарная стена, предназначенная для разъединения смежных помещений одного здания либо двух смежных зданий с целью воспрепятствовать распространению пожара.

Применяются на шахтах, газокомпрессорных станциях, обогатительных фабриках, в зданиях, которые конструктивно разделены на несколько самостоятельных блоков (административно-бытовой комбинат, склад материально-технического снабжения и др.). Выполняют из несгораемых материалов на фундаментах или фундаментных балках, возводят на высоту здания, так что брандмауэры разделяют конструкции (перекрытия, покрытия, фонари и др.). При этом брандмауэры должны быть выше кровли на 60 см, если хотя бы один из элементов покрытия (за исключением кровли) или несущие конструкции крыш выполнены из сгораемых материалов, и на 30 см, если все элементы покрытия (за исключением кровли) или несущей конструкции крыш выполнены из трудносгораемых и несгораемых материалов.

Брандмауэры должны выступать за плоскость наружных стен из сгораемых и трудносгораемых материалов на 30 см. Предел огнестойкости брандмауэров (время прогрева противоположной огню поверхности стены на 160°С) — не менее 2,5 ч. Брандмауэры рассчитывают на устойчивость с учётом возможности одностороннего обрушения при пожаре конструкций здания. В брандмауэрах допускается устройство проёмов, общая площадь которых не должна превышать 25% площади стены. Заполнение проёмов (двери, ворота, окна) выполняется несгораемым или трудносгораемым материалом с пределом огнестойкости не менее 1,2 ч.

Противопожарные преграды

Во время пожара не только сгорают конструкции, но и разрушаются несгораемые элементы зданий. К этому приводит изменение физикохимических свойств материала под воздействием огня, разрушение поверхностного слоя конструкций под воздействием высоких температур и воды, уменьшение сечения конструкций за счет обгорания и резкое увеличение нагрузки за счет обрушения вышележащих конструкций.

При проектировании зданий значительной протяженности или большой площади, а также небольших зданий о особо огнеопасными помещениями предусматривают специальные противопожарные преграды, препятствующие распространению пожара и облегчающие борьбу с ним. К таким преградам относят брандмауэры, противопожарные зоны и несгораемые перекрытия.

Брандмауэрами называют глухие стены из несгораемых материалов с повышенной огнестойкостью. Различают брандмауэры внутренние и наружные (одна из наружных стен здания). Такие стены опираются на собственные фундаменты, разделяют здание по всей высоте и выходят за пределы крыши (рис. 5). В промышленном строительстве иногда встречаются крышевые брандмауэры, разделяющие только крышу. В этом случае противопожарная зона над кровлей должна быть выделена вертикальными стенами из несгораемых материалов.

Рис. 5. Брандмауэры:а — брандмауэр в здании с несгораемыми стенами; б — продольный брандмауэр; в — брандмауэр в здании со сгораемыми стенами; 1 — брандмауэр

Над сгораемой или трудносгораемой кровлями брандмауэр возвышается не менее чем на 60, а над несгораемой на 30 см. Продольные брандмауэры возвышаются над кровлей не менее чем на 60 см независимо от ее материала. Брандмауэры зданий со сгораемыми или трудносгораемыми стенами выступают за крайнюю наружную плоскость сгораемой стены не менее чем на 30 см.Расстояние между брандмауэрами и предел огнестойкости их определяются нормами.

Если по каким-либо причинам в брандмауэрах приходится оставлять отверстия, то последние оборудуются огнестойкими створными устройствами.

Если устройство брандмауэра невозможно, то в качестве противопожарной преграды между бтдельными участками здания применяют противопожарные зоны — участки здания шириной не менее 6 м, выполненные целиком из несгораемых конструкций. Стены лестничных клеток и несгораемые перекрытия также являются противопожарными преградами.Резервной противопожарной преградой может служить несгораемый противопожарный занавес или водяная завеса йз густой сети струй воды, подаваемой под большим напором.

Деление на секции и брандмауэрные стены

05. 03.2016

В дальнейшем будет показано, в какой мере необходимы для некоторых частей конструкций брандмауэрные стены, но, очевидно, основным решением в борьбе с пожарами после выяснения вопроса об эвакуационных выходах является секционирование зданий, при котором здания разделяются на отсеки непрерывными стенами, оказывающими некоторое сопротивление распространению пожара.На этом принципе секционирования, о котором часто забывают, безусловно нужно настаивать; это означает, что целая секция здания должна быть изолирована. Очень важно, много больше, чем при звукоизоляции, чтобы при этом не имелось слабых мест. Если требуется изолировать секцию конструкциями степени D, то необходимо, чтобы все эти конструкции были не ниже этой степени, с возможным отступлением от этого правила лишь в некоторой мере для частей, расположенных снаружи.Вопрос о брандмауэрных стенах становится особо важным, если исследуемые здания достигают больших размеров или значительной ценности. Такие стены должны проходить полностью через все здание от одной его наружной стены до другой и быть достаточно устойчивыми, чтобы не обрушиваться, если здание с одной стороны стены будет гореть и разрушится.Кроме того, необходимо обращать особое внимание на все проемы, если таковые имеются в стене, с тем, чтобы они обеспечивали такую же защиту как сама брандмауэрная стена. Эта стена должна, кроме того, выступать над кровлей, особенно, если кровля из цинка. Однако нет необходимости выводить ее выше кровли или плоской крыши в доме жилого типа; в этом случае достаточно, чтобы брандмауэрная стена прорезала лишь водонепроницаемое покрытие кровли. В промышленных и торговых зданиях, имеющих лишь средний теплотворный потенциал, достаточно вывести брандмауэрную стену крыши примерно на 30 см выше крыши. Для промышленных зданий, опасных в пожарном отношении, необходимо выводить ее выше крыши примерно на 1 м (рис. 84).Эти указания бесполезны, если кровля (или плоская крыша) имеет такую же степень сопротивления пожару, как и противопожарная стена. Было бы, очевидно, невыгодным выполнить крышу по всей ее поверхности с повышенным сопротивлением огню, если не хотят выводить брандмауэрные стены выше крыши, например, из эстетических соображений; в этом случае можно с каждой стороны стены на расстоянии не менее 2 м обеспечить кровле степень сопротивления, равную сопротивлению брандмауэрной стены. Против этого, однако, возражают некоторые французские специалисты, и действительно это применимо лишь в том случае, когда крыша за указанной выше противопожарной полосой имеет достаточную степень сопротивления пожару.В противоположность тому, что имеет место в других странах, во Франции двери в брандмауэрных стенах не стали объектом стандартизации или усовершенствования. Часто они выполняются из стали, чтобы оказывать сопротивление ударам и резкому охлаждению водой при борьбе с пожаром, хотя вообще сталь обладает ограниченной огнестойкостью, но двери не должны воспринимать значительных усилий.Можно, кроме того, использовать для одного и того же проема две стальные двери одну за другой. Основное затруднение в выполнении таких дверей состоит в том, чтобы избежать защемления, при их расширении. Защемление дверей может стать очень серьезным препятствием в случае пожара, стесняя и даже делая невозможной борьбу с огнем и спасение людей. Во Франции часто применяют противопожарные двери из дуба, покрытые с обеих сторон листами стали, отделенными от дерева воздушными прослойками.Деление на секции было объектом многих споров специалистов, и если в общем они пришли к согласию о размерах площади пола секции, которую следует изолировать, составляющей от 2 000 до 4 000 м2, здесь все же имеется много расхождений. Они неизбежны и понятны. Было бы, например, нелепым сделать общим правилом то, что было одно время принято в Англия: изолировать каждые 10 000 м2. Например, для жилого дома, вытянутого в длину, нужно задавать расстояние между брандмауэрными стенами, а не площадь, которую нужно изолировать. Следует также следить, чтобы секционирование применялось не только к главной части здания, но также и к таким его частям, как лестничные клетки. Дальше будет показано, какие устройства можно принять для зданий большой высоты. Вопрос этот к тому же упирается в устройство горизонтальных огнестойких перекрытий, которые трудно выполнять, так как обычно они прорезаются средствами для вертикального перемещения (лестничные клетки, шахты лифтов, трубопроводы). В части огнезащиты лестничных клеток можно поступать, как было указано выше.С различными каналами дело обстоит сложнее, и, если возможно, следует применять автоматическое их перекрытие с помощью плавких вставок (рис. 85). Опыты, проводившиеся недавно в Соединенных Штатах, как будто показали, что такие подвижные диафрагмы могут быть заменены устройством для выбрасывания воды с большой скоростью.Для иллюстрации принципов секционирования на рис. 86 показаны примеры различных его осуществлений в многоэтажном доме. Позже будет указан их необходимый минимум.До сих пор мы занимались вопросом секционирования только самого здания, и брандмауэрные стены, о которых шла речь, являются стенами, разделяющими его на секции. Нет надобности устраивать наружные стены в виде брандмауэров, за исключением случаев близкого расположения внутренних стен.Бывает целесообразно, чтобы некоторые секции, особенно лестничные клетки, имели слабые элементы ограждений, которые ломались бы при пожаре, например, рамы, остекленные тонким стеклом, для вытяжки дыма. Для этого даже предлагали устройство сгораемых перекрытий в лестничных клетках. В Стокгольме, в лестничных клетках высоких зданий, устраиваются в их верхней части проемы, открывание которых производится механически, с управлением из нижнего этажа.Все же необходимо принимать некоторые меры предосторожности также и в части наружных стен, если имеется опасность распространения пожара на соседние здания. Некоторые примеры этого будут показаны дальше, но если корпус многоэтажного здания возвышается над зданием меньшей высоты, то головни, падающие на его крышу через разбитые окна, могут стать причиной пожара, откуда вытекает необходимость его защиты (навесы, дренчеры и т. д. ).Существует также опасность распространения пожара, например, через узкую улицу лучеиспусканием горящего здания по направлению здания, расположенного против него. В общем случае это является вопросом благоустройства и планировки городов, но иногда и планировки участка.Указания, которые даются в этой части правилами, очень различны: например, ограничение площади проемов в фасаде 50% или ограничения, изменяющиеся в зависимости от ширины улицы. Новейшие английские исследования в этой части, к сожалению, не дали возможности сделать из них точные выводы. При расстоянии в 6—8 м обычно имеется опасность распространения пожара горячими газами и пламенем, но за этими пределами уже имеет значение только лучеиспускание, которое для пожара средних размеров может достигать расстояний более 30 м. Однако возможно уменьшить размеры этой опасности и при обычных окнах и тем более при стальных оконных рамах, с армированными стеклами или из стеклобетона и, наконец, в случаях близкой опасности — огнестойкими ставнями (с покрытием асбестом, сухой штукатуркой, сталью или железобетоном). На рис. 87 показан пример конструкции, применявшейся во время войны в Англии и давшей прекрасные результаты. Речь идет о железобетонных ставнях со стальными рамами.Отметим также, что крыши промышленных зданий, где возможны взрывы, лучше выполнять легкими, чтобы в случае взрыва направлять взрывную волну в наименее опасном направлении.

---

Смотрите также

• Замена кровли частного дома
• Мембранная гидроизоляция кровли
• План кровли плоской
• Изготовление профнастила в рыбинске
• Черный список профнастил
• Технология утепления кровли напыляемый
• Подкладочный материал под фальцевую кровлю
• Профнастил н114 750
• Наклон кровли из металлочерепицы
• Отделка фасада профнастилом
• Кровля из сэндвич панелей технология

что это такое, назначение, разновидности, нормы возведения

Наверное, каждый замечал, что у здания одна стена всегда остается глухой или не имеющей окон. Если строительство велось по всем правилам, то этот принцип соблюдается. Но далеко не каждый задавался вопросом, почему происходит именно так. На самом деле, целью подобной конструкции являются меры противопожарной безопасности, а стена эта имеет собственное название. Материал от редакции Homius расскажет о том, что такое брандмауэр в строительстве, какие материалы используются при возведении противопожарной стены и её разновидности.

Глухая стена в торце современного дома – это брандмауэр

Содержание статьи

• 1 Что такое брандмауэрная стена в архитектуре
• 2 Зачем нужен брандмауэр в архитектуре
• 3 Как устроен брандмауэр, из каких материалов изготавливается
  • 3.1 Скрытый брандмауэр
  • 3.2 Что такое брандмауэр на кровле
  • 3.3 Противопожарная стена из листового свинца
• 4 Нормы по постройке брандмауэрной стены

Изначально требуется определиться с термином. Что это такое Brandmauer? Как видно из фонетической основы, слово имеет немецкие корни и происходит из сочетания двух терминов – brand, что значит пожар и mauer, что означает стена. Данная архитектурная деталь может изготавливаться из различных материалов, иметь разнообразное устройство, но всегда сохраняет своё главное предназначение – предупреждать распространение пожара.

При строительстве противопожарной стены важно использовать надёжные материалы

Если перейти к научному определению, что такое brandmauer с точки зрения строительных правил и норм, то это капитальная стена, строящаяся на одной или двух сторонах здания. Также противопожарная стена брандмауэр может представлять собой внутреннюю преграду, разделяющую площадь на зоны или возводимую между двумя домами, назначением которой является отсечение огня. В некоторых случаях эта деталь может возводиться на крыше. При таком варианте он будет именоваться крышевым брандмауэром.

Использование брандмауэра предотвращает распространение огня

Как следует из расшифровки термина, его предназначением является предотвращение распространения пожара в здании или перекидывания огня на соседние дома.

По правилам строительства, этот элемент всегда выполняется в виде глухой стены. При этом существует подразделение на типы:

• противопожарная стена 1 типа должна выдерживать огонь на протяжении трёх четвертей часа;
• аналогичное строение 2 типа может продержаться уже на протяжении двух часов.

Ещё одним нюансом является расположение брандмауэра на самостоятельном фундаменте, а сама стена обязательно разрезает здание чётко по вертикальной плоскости и возвышается над кровлей.

Железобетон относится ко второму типу прочности по противопожарной устойчивости

Обязательным является возведение противопожарных стен для крупных помещений (например, цехов), которые просто разделяются зонально глухими перегородками. Это предотвращает распространение огня при его возникновении в одной части строения. Допускается наличие в брандмауэрной стене дверных проёмов или окон. Но их общая площадь не должна превышать 25% поверхности стены.

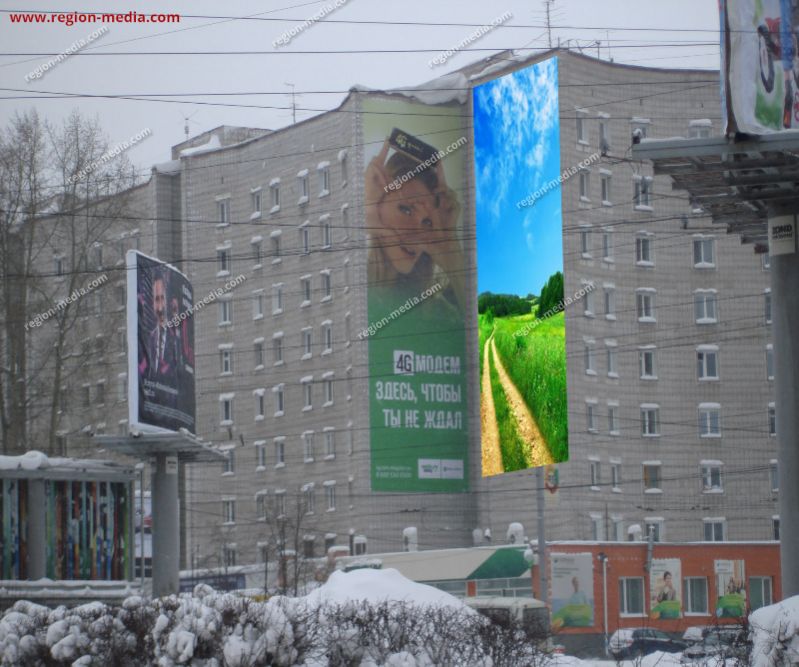

В современном обществе брандмауэры используются как холсты для шедевров уличных мастеров

При возведении противопожарной стены обязательно соблюдение строительных требовании и правил, в частности, относительно используемых составляющих. Самым важным является повышенный уровень огнеупорности конструкции. Для этих целей могут применяться следующие несгораемые материалы:

• природный или натуральный камень;
• кирпич;
• бетон;
• железобетон;
• свинцовые листы.

Между двух прилегающих крыш делают стену для предотвращения перекидывания огня

По типу конструкции также выделяют несколько разновидностей противопожарной стены, которые могут использоваться в зависимости от типа здания:

• скрытый брандмауэр;
• возвышающийся над крышей;
• выполненный из свинцовых листов.

Скрытый брандмауэр

Этот вариант относится к наиболее востребованным. Его предназначение – защита от разрушительного воздействия огня жилых помещений и находящихся в них ценностей. Также внутри квартиры находятся сами жильцы, которым при пожаре может потребоваться время для эвакуации.

При наличии окон в брандмауэрной внутренней стене они обязательно должны быть из закалённого стекла

Подобный тип противопожарной перегородки начинается непосредственно от фундамента здания и заканчивается под обрешёткой крыши. Подобное решение оправдано с эстетической точки зрения, поскольку глухая стена выполнена скрыто и не портит внешнего вида строения. Также это несёт практическую нагрузку – защиту жилых помещений от огня.

К сведению! При наличии столбчатого, свайного или ленточного типа фундамента важно подводить под стену основание для распределения нагрузки на почву.

Что такое брандмауэр на кровле

Возвышающаяся над крышей противопожарная стена имеет основное отличие от предыдущего варианта в своих размерах. Она обязательно выступает за пределы обрешётки и поднимается на высоту всего здания. Подобный способ используется в условиях густой застройки, когда близлежащие здания практически соприкасаются крышами. Такое решение позволяет не допустить перекидывания огня с одного строения на другое. Вся конструкция покрывается надёжной защитной облицовкой, которая монтируется встык к плоскости крыши.

Даже использование округлого конька может послужить своеобразной защитой на пути огня

К сведению! Очень важно следить за надёжностью стыков, иначе, попадающая влага может привести к разрушению элементов кровли или будет проникать в жилые помещения через чердак.

Противопожарная стена из листового свинца

Современные материалы позволяют добиться улучшения противопожарных качеств брандмауэра при сохранении эстетической целостности всей конструкции. Одним из таких вариантов является применение свинцовых листов. Подобный способ имеет ряд преимуществ:

• благодаря естественному окислению, на поверхности свинца образуется плёнка, устойчивая к коррозии и агрессивному воздействию факторов внешней среды;
• высокая пластичность позволяет выгибать листы в соответствии с неровностями крыши;
• повышенная устойчивость к высоким температурам при небольшой толщине;
• повышенный уровень влагостойкости.

К сведению! Допускается делать противопожарную стену из свинца скрытой, а также продлевать поверхность для создания более надёжной защиты.

Свинцовые листы – современный, прочный, пластичный и удобный материал

Действующие строительные нормы и правила чётко устанавливают требования к возводимым противопожарным стенам. Это не просто прихоть законотворцев, это необходимость, продиктованная опытом, практикой и результатами инженерных изысканий.

К числу важнейших требований относятся следующие:

1. При возведении обязательно использовать огнестойкие материалы, пределы сопротивления огню которых не ниже 4 часов.
2. Обязательно использование в качестве основания фундамента. Исключение делается только для зданий, имеющих железобетонный каркас. В узлах требуется наличие соединительной арматуры.
3. Выходы вентиляции должны оснащаться автоматическими задвижными элементами, которые срабатывают на задымление и повышение температуры.
4. Минимально допустимая толщина при использовании кирпича – 25 см, если для кладки применяется природный камень, показатель составляет 50 см.
5. Высота противопожарной стены должны быть не меньше аналогичного значения для всего здания. Оптимальным считается возвышение над кровлей на 30 см для крыши из несгораемых материалов и на 60 см для горючего покрытия.
6. Общая площадь дверных проёмов и окон должны составлять не более 25% площади самой стены. Имеющиеся люки должны быть способны выдерживать контакт с огнём не менее 90 минут.

СНиПами установлены требования к постройке противопожарной стены

Использование глухой стены при строительстве здания является не ошибкой строителей и не попыткой экономии материалов, а несёт практическую пользу. Брандмауэр – это один из способов защититься от огня.

Ещё раз узнать про особенности данного сооружения можно из представленного видео.

Watch this video on YouTube



Обсудить2

Предыдущая

СтроительствоИз чего лучше строить дом — секреты использования разных материалов

Следующая

СтроительствоСтупенчатое сверло по металлу

Оптимальная защита брандмауэров — Журнал Кровли

 Брандмауэр (нем. Brandmauer, от Brand – пожар и Mauer – стена) – глухая противопожарная стена здания из несгораемого материала, разъединяющая смежные здания и дворы и имеющая высоту, больше высоты соседних строений.

Наиболее часто брандмауэры (разделительные стены) можно встретить в плотной городской застройке либо в поселках, застроенных таунхаусами. Защита брандмауэра это не только эстетическое решение, но и порой более сложная задача – объединение двух соседних крыш единым герметичным узлом. Стандартным решение для защиты высокого брандмауэра является металлическое покрытие по аналогии с оформлением парапета. В случаях разноуровневых соседних крыш используется стандартный узел примыкания. Более сложной является задача по устройству узла с низким расположением разделительной стены, когда различные кровельные материалы двух крыш соприкасаются. Рассмотрим решение данной проблемы на примере использования одного из самых надежных и пластичных материалов – свинца.

Листовой свинец

Наивысшая степень защиты, максимальная гибкость и привлекательная архитектура не должны быть взаимоисключающими понятиями при защите брандмауэров. Часто листовой свинец является материалом, на который выбор падает в первую очередь.

Как должны сохраняться брандмауэры при разных покрытиях кровли? Какой строительный материал способен создать соответствующий внешний вид? Эти вопросы задают себе в повседневной практике строители и кровельщики по металлу. Ленточные застройки, ряды домов и таунхаусы до крыши разделены брандмауэрами. Типовые кровельные материалы сегодня являются, скорее, исключением. В ходе ремонта кровли зачастую изменяется изначальное покрытие кровли и возрастает количество используемых разновидностей материалов. При этом растут требования к качеству. Наряду с высокой степенью влагостойкости, защитный материал должен подходить для применения на различных кровельных покрытиях. Мастера и строители охотно используют преимущества листового свинца. Благодаря легкой обработке и универсальному применению этот металл предлагает надежные решения для возведения кровли премиального качества. При этом листовой свинец уменьшает, маскирует и полностью устраняет появившиеся после проведения ремонтных работ огрехи во внешнем виде.

Брандмауэр, возвышающийся над крышей
Именно в старых зданиях брандмауэры возвышаются часто над поверхностью прилегающих крыш. В этом случае облицовка должна покрывать не только верхнюю сторону стены, но и образовывать стык с обеих сторон. Только такая комбинация препятствует намоканию стены вплоть до чердачного пространства. Чтобы просушить поверхность, мокрую от случайного проникновения влаги, брандмауэр между верхней облицовкой и боковыми стыками должен быть покрыт изоляцией с высокой устойчивостью к диффузии пара.

Скрытый брандмауэр

В современных комплексах зданий брандмауэр часто скрыт и заканчивается под обрешеткой. При новом покрытии кровли рейки обрешетки проходят вплоть до середины брандмауэра, чтобы служить опорой и точкой крепления для брусьев размером 50х50 мм. Такого рода конструкция подходит также для шиферного покрытия.

Обшивка брандмауэра в шахматном порядке внахлест

Следующая ситуация – расположенные рядом друг с другом черепичные кровли различных контуров. Здесь рекомендуется установка сплошного фартука брандмауэра из свинцовых листов, расположенных в шахматном порядке, таким образом, в области наложения друг над другом располагаются только три слоя материала. Смежные полоски свинца прибиваются у верхнего края в области наложения к деревянной планке. Чтобы термически обусловленное натяжение не нанесло вреда, крепления должны располагаться только на верхней трети свинцовой полоски, пролегающей под деревянной планкой, через полоски свинцового листа. Самое простое – это довести проходящие по низу полоски свинцового листа только до верхней половины закругленной деревянной рейки и предусмотреть крепление с левой стороны. Таким образом, можно избежать опасности слишком туго закрепить расположенную с правой стороны свинцовую полоску и помешать термически обусловленному натяжению. Проходящая слева полоска свинцового листа выводится над деревянной рейкой и закрепляется опосредованно при помощи скоб.

Скрытый желоб

При обшивке брандмауэров интересный вешний вид получается при создании конструкции со скрытым желобом. Этот вариант подходит для смежных крыш с различным кровельным покрытием. Высота окантовки желоба может варьироваться, что делает возможным применение различных кровельных материалов. На низких имеющих маленький уклон крышах в непосредственной близости к кронам деревьев возможна угроза  засорения желоба листьями. Здесь целесообразно применение вышеописанных вариантов.

Дополнительная противопожарная защита

Если поверх брандмауэра между кровельными материалами требуется установка дополнительной противопожарной защиты, возможно использование противопожарной полосы (балки). Конструкция должна изготавливаться в форме Z-образного окантованного, толщиной, по меньшей мере, 1,5 мм, оцинкованного стального листа. Нижняя часть закрепля ется на одной из завершающих планок оцинкованными штифтами. Кровельные рейки (обрешетка) заканчиваются приблизительно в 50 мм от оцинкованного стального канта. Промежутки поверх брандмауэра укрываются огнеупорным материалом. При монтаже свинцового фартука со стороны шиферного покрытия монтируется выступ, а на профилированной кирпичной стороне – покрывающие сплошные полоски свинцового листа. Оползание сплошного свинцового покрытия предотвращается за счет ликвидации острых краев. Поэтому кант металлической защиты от пожара должен врезаться в штробу и отгибаться. Вокруг места врезки делается свинцовый «язычок» (выступ). Отдельные полоски свинцового листа при данном методе не должны быть длиннее 1 м.

Привлекательная форма

На фартуках, изготовленных из свинца, имеющего дефекты механической обработки, в период образования начального защитного слоя во время дождя могут образоваться шлиры на поверхности кровельных материалов, расположенных под фартуком. Это можно предотвратить, обработав поверхность патинирующим маслом. Еще целесообразнее применение окрашенных свинцовых картин – есть окрашенный металл коричневого, шиферно-серого и цвета красного кирпича.

Представленные фартуки допускается устанавливать только для невысоких жилых зданий и не более чем на две квартиры. Иначе брандмауэры должны возвышаться над крышей на 30 см либо доходить до уровня кровельного покрытия и заканчиваться пластинами из огнеупорного материала, выступающими по обеим сторонам на 50 см.

Перевод: Ольга ТИХОНОВА

Брандмауэры для многоквартирного дома

• Главная >
• Как >
• Обрамление >
• Брандмауэры для многоквартирного дома

Хорошие брандмауэры создают хороших соседей

Уже трехэтажное многоквартирное здание в Портленде, штат Мэн, вырастет еще на один этаж, а на крыше будет внутренний дворик. Он должен быть изолирован от существующего здания справа двухчасовым противопожарным монтажом.

Двухчасовая «обожженная стена»

Подрядчик Роб Пейсли показывает двухчасовую «обожженную стену», которую он устанавливает уровень за уровнем, обрамляя каждый этаж нового здания.

Гипсокартон и H-образные стойки

Два однодюймовых слоя гипсокартона рассчитаны на двухчасовую огнезащиту зданий с каждой стороны, если другая сторона загорится. H-образная стойка удерживает гипсокартон на месте.

Гипсокартон, Н-образные стойки и отрывные зажимы

Алюминиевые зажимы удерживают стальной каркас брандмауэра с Н-образными стойками от деревянного каркаса с типичным зазором 3/4 дюйма. Во время пожара зажим расплавится и позволит сгоревшему каркасу упасть, не стягивая стену, которая останется прикрепленной к другому зданию и изолирует его от огня.

Непрерывная защита

Вид на брандмауэр. Слева старое здание, справа частично каркасное новое здание.

Лестничные шахты

Желтый гипсокартон GP DensGlass справа защищает стены двух лестничных клеток здания, которые также должны быть огнестойкими. DensGlass был выбран для этой сборки из-за его устойчивости к атмосферным воздействиям, а также огнестойкости, поскольку во время строительства сборку необходимо оставлять на несколько недель под воздействием погодных условий.

Опора для пола

Вид из-под лестничной площадки в лестничной клетке показывает гребень для каркаса пола. Конструктивный каркас не должен проникать в огнестойкий гипсокартон на стенах шахты, поэтому для поддержки ригеля используются структурные винты.

Отдельные сборки

Потолок коридора между шахтой лифта и гаражом на уровне улицы здания. Обе стены защищены от огня. Как и другие этажи в здании, каркас выше крепится через DensGlass структурными винтами. Этот потолок также получит один дюйм гипсокартона.

Защита через пол

Вид на нижнюю часть лестничной клетки с уровня гаража. Гипсокартон проходит через пол, чтобы полностью изолировать лестничную клетку от остальной части здания. Гипсокартон DensGlass выдвигается на дюйм вниз, чтобы встретиться с большим количеством DensGlass, которое будет применяться к потолку. Таким образом, каждый этаж здания будет изолирован от этажей выше и ниже.

Отрывная противопожарная дверь

Эта металлическая противопожарная дверь, разделяющая два защищенных пространства, должна была быть детализирована и прикреплена таким образом, чтобы рама двери могла отходить с любой стороны, оставляя саму дверь на месте для защиты другой стороны помещения. стена.

Дверной проем

Лестничная площадка

Изоляция полов от стен

«Нигде в этом здании нет соединения между деревянными плитами» между противопожарными помещениями, — объясняет Роб Пейсли. Показанные здесь вешалки для ферм обеспечивают пространство в один дюйм, которое позволяет продеть гипсокартон между рамой пола и рамой стены.

Специальные подвески для ферм

Еще один взгляд на специализированные подвесы для ферм, которые позволяют изолировать деревянный каркас пола от каркаса стены с помощью огнеупорного гипсокартона.

Защита доступа на крышу

По мере того, как новое здание возвышается над крышей соседнего здания, поднимается и двухчасовой брандмауэр. Здесь Пейсли работает над каркасом стены. Защитный гипсовый материал должен возвышаться на три фута над верхней частью конструкции доступа на крышу соседнего здания в этом месте.

Возвышаясь над соседями

Вид на крышу соседнего старого здания в сторону конструкции доступа на крышу и террасы. Эта стена получит трехфутовый огнеупорный барьер, рассчитанный на два часа.

Плечом к плечу

Противопожарная лестничная клетка нового здания возвышается над крышей своего старшего соседа. Этот участок стены получит двухчасовую «стену горения» в этом месте, возвышающуюся на три фута над соседней структурой.

Три фута защиты

Вид на новый брандмауэр в сборе над крышей конструкции доступа на крышу соседнего здания. Гипсокартон предназначен для защиты любого здания от пожара в соседнем строении.

Вид с крыши

Вид на частично завершенный противопожарный экран, видимый поверх конструкции доступа на крышу соседнего здания. Фреза монтируется поэтапно по мере возведения нового здания и предоставляет рабочим рабочую площадку.

Отрывные зажимы

Подрядчик Роб Пейсли прикрепляет алюминиевый отрывной зажим к деревянной раме стены нового здания. Если стена загорится, этот зажим расплавится и позволит стене отпасть, оставив защитный гипсокартон в целости и сохранности, прикрепленный к соседней конструкции.

Отрывные зажимы

Пейсли прикрепляет раму брандмауэра к деревянной стене нового здания с помощью алюминиевого зажима.

Верхний край

В снежный весенний день бригада строит брандмауэр из гипсокартона и стали, работая на крыше существующего здания по соседству. Позже с этой стороны брандмауэр закроют каркасом и сайдингом и интегрируют в крышу существующего здания.

Вставка кусков

Бригада вставляет гипсокартон в пространство между старым зданием и строящимся новым каркасом.

Сборка брандмауэра

Бригада надевает Н-образную стойку на край двойного слоя гипсокартона толщиной 1 дюйм.

Прихватка гипсокартона

Пейсли прикрепляет H-образный стержень к гипсокартону с помощью однодюймового винта.

Установка клипсы

Пейсли устанавливает алюминиевую отрывную клипсу.

Крепление алюминиевых зажимов

Привинчивание алюминиевого зажима к стальному С-образному каналу.

Крепление алюминиевых зажимов

Пейсли привинчивает отрывной алюминиевый зажим к несущей стене.

Нужен ли моему бизнесу брандмауэр? — CYBER CITY

Спросите любого ИТ-специалиста, нужен ли вам брандмауэр. Они скажут вам да. Они будут кричать об этом с крыш, нанимать скайрайтеров, делать татуировки на лбу. Да, вам абсолютно необходим брандмауэр. Есть причина, по которой каждое государственное учреждение и практически каждая компания из списка Fortune 500 имеют надежные программные и аппаратные брандмауэры. Медицинский бизнес не может даже начать работу, пока не подтвердит соответствие требованиям безопасности HIPAA, которое, как вы могли догадаться, включает в себя как аппаратные, так и программные брандмауэры. Естественный последующий вопрос: «Почему?» Это гораздо более сложный вопрос.

Что такое брандмауэр? Для начала полезно знать, что делает «брандмауэр». По сути, брандмауэр решает, какой трафик входит и выходит из сети или компьютера. Проще говоря, это ваш вышибала. Появляется трафик с электронной почты, Facebook и службы потокового видео, ваш вышибала поднимает бархатную веревку и впускает их. Затем появляются вирусы и злоумышленники, вышибала выбрасывает их на хвост. Если у вас нет вышибалы, они просто войдут вместе со всем остальным трафиком, подвергая риску ваши системы. Брандмауэр достигает этого с помощью так называемого списка управления доступом или ACL. ACL делают именно то, на что они похожи: они сообщают сети или системе, какие типы трафика могут приходить и уходить. Хакеры и другие злоумышленники точно знают, какие порты и типы трафика обычно остаются открытыми, и стремятся использовать эти уязвимости. К счастью, при правильной настройке профессионалами списки управления доступом можно использовать, чтобы захлопнуть дверь перед их носом.

Может ли брандмауэр делать что-нибудь еще? ACL — это лишь одна из многих функций, доступных в современных брандмауэрах. Большинство аппаратных «брандмауэров» на самом деле представляют собой множество устройств в одном. Они действуют как централизованное устройство управления сетью, поддерживающее DHCP, DNS, сегментацию сети с помощью VLAN, VPN, политику NAT и многое другое. Не волнуйтесь, если все эти буквы не имеют для вас смысла. Сетевые администраторы могут настроить для вас некоторые или все эти функции. Суть в том, что хороший аппаратный брандмауэр может быть универсальным средством для сети вашего небольшого офиса.

Разве на моем компьютере уже нет брандмауэра? Да есть! Существуют аппаратные брандмауэры, которые представляют собой физическую коробку, и программные брандмауэры. Mac OSX и Windows имеют встроенные программные брандмауэры, готовые к использованию. Обычно это не выбор одного или другого, но вместо этого лучше иметь оба! Аппаратный брандмауэр существует по периметру сети, патрулируя, чтобы убедиться, что ничто не может проникнуть внутрь, и охраняет все компьютеры и устройства в сети. Программный брандмауэр на вашем компьютере защищает только один компьютер. Даже дома в закрытых поселках имеют замки на дверях. Одна из основных ролей программного брандмауэра — защитить вас от самих себя. Если вредоносное программное обеспечение попадет на ваш компьютер, программный брандмауэр предотвратит его связь с остальными компьютерами или Интернетом. По-настоящему безопасное решение защищает как отдельные компьютеры, так и сеть. Это означает аппаратный брандмауэр и программный брандмауэр.

Зачем кому-то взламывать мой малый бизнес? Зачем злоумышленникам вообще связываться с большинством малых и средних предприятий? Правда в том, что хакеры берутся за любую цель, которую они могут получить, большую или маленькую. Они рыскают по всей сети в поисках своих жертв. В 2017 году почти 2 из 3 жертв кибератак были представителями малого бизнеса. В отличие от компаний из списка Fortune 500, большинство малых предприятий не могут справиться со стрессом от атаки. К сожалению, 60% малых предприятий закрываются в течение 6 месяцев после кибератаки. Отчасти причина, по которой малый бизнес стал такой мишенью для преступников, довольно проста: 90% малых предприятий не имеют никакой защиты данных компаний и клиентов. Хотя брандмауэр — не единственная часть полного аппарата безопасности, он необходим. В сочетании с антивирусом, надежной проверкой подлинности и всесторонним обучением сотрудников малый бизнес может защитить свои активы и данные своих клиентов.

Как настроить брандмауэр и управлять им? Брандмауэрами легче управлять, чем раньше, но они по-прежнему требуют глубокого знания сетевых технологий. Раньше брандмауэры требовали входа в интерфейс командной строки, но теперь в них гораздо проще ориентироваться в графическом интерфейсе. Однако даже эти интерфейсы не будут держать вас за руку. Большинство брандмауэров, таких как Dell Sonicwall TZ-500< /u> или Cisco Meraki MX64 считаются устройствами «все в одном» с функциями следующего поколения, которые также необходимо настроить. Кроме того, после настройки устройства брандмауэра по-прежнему требуют внимательного и бдительного мониторинга. Знаменитый взлом 40 миллионов номеров кредитных карт Target в 2013 году — яркий пример важности тщательного мониторинга. 30 ноября системы безопасности Target предупредили о взломе и при правильной настройке могли бы автоматически удалить вредоносное ПО. К сожалению, цель Target либо не видел, либо игнорировал эти сообщения, а через три дня данные о клиентах начали утекать из Target на серверы хакеров в России. В конце концов, Target потребовалось более двух недель, чтобы справиться со вторжением. Лучший способ защитить себя — поручить настройку и мониторинг этих устройств профессионалам. С их помощью малый бизнес может раскрыть весь потенциал этих брандмауэров нового поколения, представленных на рынке. Поставщик управляемых услуг может даже помочь сформулировать полную кибербезопасность план, который включает в себя защиту каждого аспекта вашей компании от хакеров и мошенников.

Четыре шага к успешному выполнению программы замены крышного блока

Системы отопления, вентиляции и кондиционирования воздуха (HVAC) необходимы для обеспечения комфортной температуры и здорового качества воздуха в помещении для жителей здания. Дома и отдельные небольшие офисные здания обычно используют единую наземную систему. Более крупные коммерческие здания с несколькими офисными помещениями будут использовать несколько блоков на крыше (RTU) для подачи воздуха в соответствующие помещения.

Будучи размещенными снаружи и при регулярном использовании, RTU обычно имеют срок службы 5-8 лет, поэтому владельцам зданий, у которых есть несколько RTU, может потребоваться обслуживать или заменять 20-30% их активов каждый год.

Покупка и установка RTU может потребовать больших первоначальных затрат. Чтобы сэкономить деньги, владельцы зданий могут использовать свою команду по обслуживанию объекта, чтобы попытаться управлять программой обслуживания или замены. Если эта команда по обслуживанию помещений не имеет большого опыта работы с HVAC, владельцы зданий рискуют сделать это неправильно, что может стоить владельцам времени и денег.

Севан выполнил несколько программ замены RTU для некоторых из самых знаковых мировых брендов. Независимо от того, работаем ли мы с клиентами-владельцами зданий, которые только начинают свои программы, или которые пытались справиться с этим самостоятельно и теперь нуждаются в профессиональной помощи, есть четыре ключевых вопроса, которые Sevan может опередить. Для правильного выполнения программы замены RTU важно:

1. Правильные активы на месте обследования
2. Используйте менеджера программы для наметить жизненный цикл программы
3. Закупать правильное оборудование
4. Управление процессом установки, чтобы завершить программу правильно

ОБСЛЕ. Что касается обследований любого рода, большинство владельцев зданий стараются их избегать, потому что они добавляют время и деньги к общему объему программы. Опросы сайтов имеют решающее значение для создания эффективных планов для каждого сайта в портфолио клиента. Когда дело доходит до замены RTU, если владельцы зданий не знают точное состояние своих активов, могут возникнуть непредвиденные проблемы, на устранение которых может уйти много часов и тысячи долларов.

Чтобы понять состояние ваших телекоммуникационных активов на всех объектах, Севан рекомендует провести опрос по оценке состояния. Эти опросы предназначены для сбора данных о любых активах на разных сайтах, чтобы помочь нашим клиентам расставить приоритеты в программах и правильно управлять своим бюджетом.

В случае программы замены RTU в ходе обследования для оценки состояния будут собираться данные о самих RTU, а также о воздуховодах, датчиках, термостатах и ​​других важных компонентах всей системы.

Данные, собранные в ходе этого обследования, будут использованы для создания отчета об оценке условий, в котором подробно описывается состояние всех активов RTU для определения надлежащего плана действий. Для клиентов, у которых есть несколько площадок, отчет об оценке состояния может классифицировать состояние активов RTU на каждой площадке, чтобы клиент мог понять, какие из них находятся в хорошем состоянии, нуждаются в обслуживании или нуждаются в замене. После того, как клиент решит, каким сайтам он хочет отдать приоритет, ему потребуется задействовать сильную команду управления программой для планирования и организации программы.



Управление программой:

Как и при проведении опросов, владельцы зданий могут захотеть самостоятельно управлять программой, чтобы минимизировать первоначальные затраты. Управляя программой самостоятельно, они рискуют неправильно изложить ее или иметь проблемы со связью, что может привести к пропуску ключевых шагов для завершения программы. Если какой-либо шаг в плане пропущен, программа может задержаться и, возможно, придется начинать все сначала.

Партнерство с профессиональной фирмой по управлению программами (PM) для управления программой замены RTU имеет два основных преимущества. Найм фирмы PM немедленно освободит базу сотрудников клиента, поскольку менеджер программы организует и выполняет каждый этап программы. Это позволит сотрудникам сосредоточиться на своих обычных задачах, что может помочь компании избежать каких-либо операционных задержек. Другим преимуществом является то, что профессиональные менеджеры программ позаботятся о том, чтобы все этапы программы были учтены, и избегают тех же дорогостоящих ошибок, которые могли бы совершить профессионалы, не занимающиеся программным обеспечением.

После проведения опроса по оценке состояния руководители программы анализируют результаты отчета об оценке состояния, чтобы сформулировать стратегию наиболее эффективного завершения программы клиента. Когда дело доходит до программы RTU, профессиональный менеджер программы изложит всю программу от начала до конца, включая утверждение разрешений (при необходимости), закупку оборудования, поиск генерального подрядчика, планирование, проверки и закрытие. В дополнение к изложению повестки дня руководители программ также определяют, кто отвечает за каждый этап программы, чтобы было контактное лицо, которое могло бы помочь быстро продвигать их этапы.



Закупка оборудования:

Если владельцы зданий не проведут обследование площадки или не наймут профессиональную фирму по управлению программами, они рискуют заказать не то оборудование для замены RTU своего здания. Независимо от того, какой тип бизнеса занимает здание, многие механические компоненты должны быть правильно подобраны, чтобы обеспечить оптимальную работу нового RTU. В зависимости от бизнеса, занимающего здание, RTU может потребоваться поддерживать определенные условия, чтобы обеспечить правильную работу бизнеса.

Наем профессиональных менеджеров программ обеспечит безопасность компонентов, необходимых для эффективной работы нового RTU на протяжении всего его жизненного цикла. На основе результатов опроса и согласованного объема работ руководители программ подберут и обеспечат следующее оборудование, которое подойдет для RTU и поможет оптимизировать его для соответствия пространству, которое он обслуживает.

Адаптер бордюра крыши: это основание, на котором устанавливается RTU и которое крепится к воздуховоду. Если новый RTU не имеет тех же характеристик, что и старый (в большинстве случаев не будет), необходимо оценить бордюрный адаптер, чтобы определить, подойдет ли он для нового устройства. Если этот компонент не будет должным образом оценен, может произойти несколько вещей. В одном сценарии RTU может поместиться на переходнике бордюра, но может неправильно подключиться к воздуховоду, что вызовет проблемы с распределением воздуха. В худшем случае RTU вообще не будет подключаться к адаптеру, и потребуется дополнительное время для обеспечения надлежащего адаптера бордюра для нового RTU.

Блоки управления: В зависимости от типа бизнеса, который обслуживает RTU, обеспечение надлежащих блоков управления для управления RTU имеет решающее значение для его общей эффективности. Рестораны, например, будут работать в часы пик. В эти часы пик обеденная зона должна быть соответствующим образом отрегулирована. Кухня также будет в это время наиболее загружена, поэтому в этой зоне также необходимо будет регулировать комфортную температуру для персонала. Блоки управления могут контролировать несколько областей здания, чтобы обеспечить соответствующий объем воздушного потока и оптимизировать использование энергии для каждой конкретной области, в зависимости от того, насколько интенсивно эта область занята. Это поможет снизить затраты и максимально повысить эффективность всей системы.

Фильтрация. На рынке представлено множество типов фильтров, которые владельцы зданий могут использовать для управления качеством воздуха в помещении (IAQ). Хотя фильтры не так важны, как бордюрные адаптеры и блоки управления, могут существовать некоторые нормативные факторы, которые необходимо учитывать при выборе фильтров. Поскольку качество воздуха в помещении чрезвычайно важно в коммерческих условиях, важно обеспечить защиту либо со складчатыми фильтрами, либо с фильтрами HEPA. Большинство предприятий смогут использовать гофрированные фильтры, но для предприятий, работающих с токсичными материалами, или для предприятий здравоохранения может потребоваться фильтрация HEPA. Фильтры HEPA предназначены для улавливания даже мельчайших частиц в воздухе, что может быть сочтено необходимым для защиты людей, находящихся в здании, от болезней.



Установка:

Последним шагом к выполнению программы замены RTU является установка новых блоков. Владельцы зданий, которые управляют своими собственными программами замены RTU, должны иметь возможность выбрать профессионального установщика HVAC, который сможет выполнить работу. Выбор установщика может быть простым, но задержки все же могут быть. Установщик высшего уровня порекомендует провести обследование всей системы HVAC, чтобы точно знать, что необходимо сделать для установки желаемого RTU. После того, как это обследование будет проведено, они смогут предоставить владельцу здания соответствующее оборудование и управлять процессом установки. Установщик, который не проявляет должной осмотрительности, может предположить, что владелец здания выполнил всю подготовительную работу, необходимую для установки новых RTU. Как только они прибудут на место и поймут, что ничего не могут сделать, они сообщат владельцу здания, что нужно сделать, прежде чем они смогут установить RTU, и программа вернется к исходной точке.

Наем руководителя программы с самого начала может помочь избежать задержек, которые могут возникнуть из-за неготовности к установке оборудования. Менеджер программы обеспечит проведение обследований, правильность составления программы и наличие соответствующего оборудования. После того, как все эти элементы будут выполнены, менеджер программы может работать напрямую с установщиком, чтобы управлять заменой RTU и устранять все, что может возникнуть в процессе установки.

No related posts.
