Цветовые пространства sRGB и Adobe RGB: что это, зачем нужны и какое выбрать | Статьи | Фото, видео, оптика

Почему после загрузки в интернет цвета на фотографии искажаются? Как получить красивые снимки при печати, создании фотокниги? Что делать, если на вашем профессиональном мониторе цвета выглядят сочно и ярко, а на гаджете клиента — тускло и грязно? Все эти проблемы можно решить, если во время съёмки или на постобработке правильно настроить цветовое пространство.

Для фотографов самые важные цветовые пространства — sRGB и Adobe RGB. Рассказываем, что это такое, чем они отличаются и какое из них выбрать.

Правильное цветовое пространство обеспечит лучший цвет при печати или загрузке фотографий в интернет / Источник: unsplash.com

Что такое цветовое пространство и цветовая модель

Цветовое пространство — это встроенный в мониторы, принтеры, камеры и телефоны «переводчик», который позволяет устройствам правильно читать и показывать цвета.

Если упрощать, например, в цветовом пространстве RGB есть три цифры: R — 255, G — 0, B — 0. Для вас это просто набор букв и цифр, а графический редактор или телефон переведёт эти значения в цвет и покажет вам насыщенный красный. Каждый пиксель на фотографии имеет свой набор таких цифр и, соответственно, свой цвет, который цветовой профиль декодирует.

Фотография, увеличенная до 3200%. Изображение складывается из квадратиков — пикселей, каждый из которых окрашен в свой цвет. В пространстве RGB выделенный пиксель складывает цвета из трёх значений R, G и B / Иллюстрация: Елизавета Чечевица, Фотосклад.Эксперт

Получается, цвет как будто является точкой в системе координат. Тыкаешь сюда — там находится синий, в другое место — розовый, в третье — зелёный. Но не всё так просто. Тогда на всех устройствах были бы одинаковые настройки и цвета выглядели абсолютно идентично. Звучит прекрасно, но нереально.

К сожалению, у нас есть разные системы координат со слегка различающимися наборами цветов. Их называют цветовыми моделями или цветовыми профилями.

Цветовая модель — это математическое описание цветов. В них заложен принцип, какой именно цвет, с какой яркостью, насыщенностью и как именно будет отображаться. Это нужно, чтобы цвет на разных носителях выглядел максимально одинаково.

Самые известные цветовые модели:

  • RGB. Наиболее распространённый цветовой профиль. В нём цвета формируются из сочетания трёх цветов: красного (R), зелёного (G) и синего (B). Полное отсутствие этих цветов даёт чёрный цвет, а сумма всех трёх — белый. Эта цветовая модель в том или ином виде встроена во все телефоны, мониторы, фотоаппараты.
  • CMYK. Модель строится на смешении четырёх цветов (типографских красок): C (Cyan) — голубой, M (Magenta) — пурпурный, Y (Yellow) — жёлтый, K (Black) — чёрный. Используется в типографиях и при допечатной подготовке, когда вы точно знаете, что будете печатать эту фотографию.

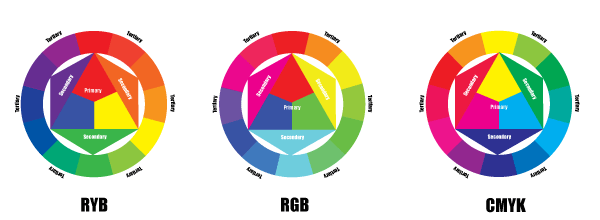

Цветовые модели RGB и CMYK / Источник: freesvg. org

  • HSB, или HSL. Цветовая модель, которая препарирует каждый цвет на три составляющих: H (Hue) — цветовой тон или оттенок, S (Saturation) — насыщенность и L или B ( Lightness или Brightness) — яркость, а в некоторых переводах светимость. Эту модель встраивают в инструменты для работы с цветом в графических редакторах Lightroom, Capture One, Photoshop и Adobe Camera Raw.

Цветовая модель HSB, интегрированная в инструменты Photoshop / Иллюстрация Елизавета Чечевица, Фотосклад.Эксперт

  • Цветовая модель Lab. Эта модель имеет наибольший цветовой охват — отображает больше всего цветов в их максимальной яркости. Цветовой профиль популярен в профессиональных кругах, когда изображение готовят к печати.

Отличие Lab от CMYK в том, что цветопередача CMYK привязана к физическим параметрам материалов и техники. Например, цвет будет разным из-за разных типов и цвета бумаги, краски, фирмы-производителей печатных машин. Lab же однозначно определяет цвет, это универсальная модель.

Система координат из трёх осей: L (lightness) — яркость; a — цвета от красного к зелёному; b — цвета от жёлтого к синему. В итоге каждый цвет описывается тремя цифрами для каждой оси / Источник: openclipart.org

Adobe RGB или sRGB: виды цветовых пространств RGB

Цветовая модель RGB включает в себя несколько цветовых пространств. Это нужно потому, что у разных мониторов, принтеров, телефонов отличается цветопередача —  производители не договорились о едином стандарте, у всех разные технологии и видение продукта. Введение общих цветовых пространств — попытка привести всё к единому знаменателю. Благодаря этому в большинстве случаев фотография на вашем ноутбуке и в телефоне клиента будет одинаковой по цвету.

Чаще всего фотограф сталкивается с двумя цветовыми пространствами:

  • Adobe RGB. Цветовое пространство с широким охватом цветов. Если сравнивать с sRGB, цвета получаются более яркими и насыщенными. Кроме того, оно дает больше оттенков тёмно-зелёного. Чаще всего его используют при печати и допечатной подготовке.

Чтобы полностью раскрыть потенциал этого пространства, нужен дорогой монитор, который поддерживает Adobe RGB. Получается, ваш клиент едва ли сможет увидеть всё богатство цвета. Но это возможно, если вы работаете только с другими профи, типографиями и в сегменте b2b. Минус пространства в том, что при выгрузке фотографий в интернет цвета получаются блёклые, тусклые, грязные.

  • sRGB. Цветовое пространство с более узким цветовым охватом, чем Adobe RGB, зато очень распространённое. sRGB поддерживается всеми мониторами, телефонами, планшетами, телевизорами, проекторами. Более того, именно в этим цветовом пространстве нужно работать, если ваши фотографии обитают лишь в виртуальных пространствах — соцсетях, сайтах, облачных дисках.

Цветовой охват Adobe RGB (чёрный треугольник) и sRGB (белый треугольник) / Источник: wikimedia.org

Важно: именно работа в неправильном цветовом пространстве может сильно исказить цвета при выводе фотографии в печать или публикации в интернете. Но иногда даже правильное цветовое пространство не спасает.

Например, телефоны Xiaomi славятся тем, что сильно увеличивают насыщенность цветов. Получается, у вас и вашего клиента на мониторах цвета снимка будут одни, а в телефоне этой марки -— гораздо ярче. Что из этого следует? Неутешительный вывод: идеальной цветопередачи не бывает. Если клиент жалуется на цвет, но ваше цветовое пространство правильное, попросите его посмотреть фотографию на разных устройствах — телефонах, ноутбуке, стационарном ПК, — а лучше самостоятельно проверяйте снимки перед отправкой. Если проблема не решилась, стоит задуматься о калибровке монитора специалистом.

Как поменять цветовое пространство

Выбрать, в каком цветовом пространстве работать — Adobe RGB или sRGB,— можно как перед съёмкой на фотоаппарате, так и во время постобработки. Рассказываем, как выбрать нужное цветовое пространство в камере, а также Lightroom и Adobe Photoshop.

Цветовое пространство фотоаппарата

Чтобы выбрать цветовое пространство перед съёмкой, зайдите в меню фотоаппарата. Например, в Canon это значок с иконкой в виде фотоаппарата с двумя точкам, а в Nikon — просто пиктограмма фотоаппарата.

Если настройки вашей камеры на английском языке, то ищите в списке строчку Color Space / Источник: wikimedia.org

Как поменять цветовое пространство в Photoshop и Adobe Camera Raw

Чтобы после обработки фотографии в Photoshop её цвет не менялся, откройте программу и зайдите в меню Редактирование/Edit – Настройки цвета/Color Setting.

В Настройках/Settings выберите профиль Универсальные настройки для Европы 3/Euro General Purpose 3 и нажмите Ок / Иллюстрация Елизавета Чечевица, Фотосклад.Эксперт

Если вы снимаете в RAW и перед Photoshop обязательно проходите через Adobe Camera Raw, там поменять цветовое пространство можно, если нажать на подчёркнутую строку в нижней части окна.

Как изменить цветовое пространство в Adobe Camera RAW / Иллюстрация Елизавета Чечевица, Фотосклад. Эксперт

Как поменять цветовое пространство в Lightroom

– Зайдите в Редактирование/Edit – Настройки/Preferences – Внешнее редактирование /External Editing.

Поставьте Adobe RGB или sRGB в выпадающем списке Цветовое пространство/Color Space / Иллюстрация Елизавета Чечевица, Фотосклад.Эксперт

– Если вы обнаружили, что работали в неправильном для вас цветовом пространстве, то изменить его можно перед сохранением обработанных фотографий. Для этого нажмите на вкладку Библиотека/Library и найдите кнопку Экспорт/Export.

В открывшемся меню найдите Настройки файла/File Settings и выберите Цветовое пространство/Color space / Иллюстрация Елизавета Чечевица, Фотосклад.Эксперт

Читайте также:

Как откалибровать монитор и какой калибратор для этого выбрать

Мониторы для фотографа: модели с точной цветопередачей

Цвет кожи в Lightroom: как сделать идеальный

Системы цветопередачи RGB, CMYK, HSB

Похожие презентации:

Пиксельная картинка

Информационная безопасность. Методы защиты информации

Электронная цифровая подпись (ЭЦП)

Этапы доказательной медицины в работе с Pico. Первый этап

История развития компьютерной техники

От печатной книги до интернет-книги

Краткая инструкция по CIS – 10 шагов

Информационные технологии в медицине

Информационные войны

Моя будущая профессия. Программист

1. системы цветопередачи RGB, CMYK, HSB

При работе с цветом используются понятия
цветовое разрешение и цветовая модель.
Цветовое разрешение (глубина цвета)
определяет метод кодирования цветовой
информации, и от него зависит то, сколько
цветов на экране может отображаться
одновременно.
Цвета в природе редко являются простыми.
Большинство цветовых оттенков образуется
смешением основных цветов.
Цветовой моделью называется способ
разделения цветового оттенка на
составляющие компоненты.
получается в процессе
излучения
отражения
описывается с помощью
цветовых моделей
Цветовая модель RGB
Наиболее проста для понимания и очевидна модель RGB. В этой
модели работают мониторы и бытовые телевизоры.
Аддитивная модель
англ. “add” – «присоединять»
Основными цветами являются:
R ED – красный
G REEN – зеленый
B LUE – синий
Цвет получается в результате
суммирования трех цветов.
В палитре RGB каждый из цветов может
менять свою интенсивность от 0 до 255.
0 – интенсивность цвета минимальна
255 – интенсивность цвета максимальна
Аддитивный – при увеличении яркости
отдельных цветов результирующий цвет
становится ярче.
применяется всюду, где цветное изображение
рассматривается в проходящем свете («на просвет»): в
мониторах, слайд-проекторах и т.п., чем меньше яркость,
тем темнее оттенок.
Таблица цветов RGB
Красный
Зеленый
Синий
Цвет
0
0
0
Черный
255
0
0
Красный
0
255
0
Зеленый
0
0
255
Синий
0
255
255
Голубой
255
255
0
Желтый
255
0
255
Пурпурный
255
255
255
Белый
Цветовая модель CMYK
Эту модель используют для подготовки не экранных, а
печатных изображений.
Субтрактивная модель
англ. “subtract” – «вычитать»
Основными цветами являются:
Cyan – голубой
Magenta – пурпурный
Yellow – желтый
Каждый из них поглощает (вычитает)
определенные цвета из белого света,
падающего на печатаемую палитру.
Субтрактивный — при увеличении яркости отдельных
цветов результирующий цвет становится темнее.
Cyan – голубой;
Magenta – пурпурный;
Yellow – желтый;
Black – черный.
В палитре CMY каждый из цветов может
менять свою интенсивность от 0 до 255.
0 – интенсивность цвета минимальна
255 – интенсивность цвета максимальна
Из-за особенностей типографских красок смесь трех цветов
дает не черный, а грязно – коричневый цвет. Поэтому к
основным цветам добавляют еще и черный.
Таблица цветов СMYK
Голубой
Пурпурный
(нет красного) (нет зеленого)
Желтый
(нет синего)
Цвет
0
0
0
Белый
0
0
255
0
255
0
Пурпурный
255
0
0
Голубой
0
255
255
Красный
255
0
255
Зеленый
255
255
0
255
255
255
Желтый
Синий
Черный
Отличие в воспроизведении
цветов в моделях RGB и СMYK
Цветовая модель HSB
При работе в графических программах с помощью этой
модели очень удобно подбирать цвет, так как представление
в ней цвета согласуется с его восприятием человеком.
Hue — цветовой тон
Saturation — насыщенность
Brightness — яркость
Тон имеет 360 уровней,
а цвет и яркость по 100 уровней.
Цвет представляется как
комбинация параметров цвета:
тона, насыщенности и яркости.
Круговое расположение цветов модели HSB
модель
RGB – удобна для компьютера,
CMYK – для типографий ,
HSB- для человека

15. Источники

* http://sgpek.ru/files/electronbook/KD/Lesson7.html
* http://delovoygorod.com/e_rgb.html
* http://www.yellow-elephant.ru/design/article/colormodel/
* http://gimn6.ru/sites/ps6/glava2_1.htm

English     Русский Правила

Общие сведения о цветовой гамме ЖК-монитора

Курс II по ЖК-мониторам, который начинается с этой сессии, посвящен определенным моментам, которые необходимо знать, чтобы выбрать ЖК-монитор, наиболее подходящий для ваших нужд, из различных доступных моделей. Часть 1 будет посвящена цветовой гамме. В то время как широкая цветовая гамма является последней тенденцией в ЖК-мониторах, цветовая гамма — это термин, который вызывает недопонимание.

Мы надеемся, что это занятие поможет пользователям лучше понять цветовую гамму ЖК-мониторов и лучше выбирать, использовать и настраивать продукты.

Примечание. Ниже приведен перевод с японского языка статьи ITmedia «IT Media LCD Monitor Course II, Part 1», опубликованной 11 ноября 2008 г. Copyright 2011 ITmedia Inc. Все права защищены.

Что такое цветовая гамма?

Цветовая гамма определяет более конкретный диапазон цветов из диапазона цветов, различимых человеческим глазом (т. е. видимого спектра). В то время как устройства цветного изображения включают широкий спектр устройств, таких как цифровые камеры, сканеры, мониторы и принтеры, поскольку диапазон цветов, которые они могут воспроизводить, различается, цветовая гамма устанавливается для того, чтобы сделать эти различия четкими и согласовать цвета, которые могут быть воспроизведены. использоваться совместно между устройствами.

Для выражения (диаграммы) цветовой гаммы используются различные методы, но наиболее распространенным методом, используемым для отображения продуктов, является диаграмма цветности xy цветовой системы XYZ, установленная Международной комиссией по освещению (CIE).

На диаграмме цветности xy цвета видимого диапазона представлены числовыми цифрами и графически представлены цветовыми координатами. На следующей диаграмме цветности xy область в форме перевернутой буквы «U», окруженная пунктирными линиями, указывает диапазон цветов, видимых людьми невооруженным глазом.

Различные стандарты определяют цветовую гамму. В отношении персональных компьютеров часто упоминаются три стандарта: sRGB, Adobe RGB и NTSC. Цветовая гамма, определяемая каждым стандартом, изображается в виде треугольника на xy-диаграмме цветности. Эти треугольники показывают пиковые координаты RGB, соединенные прямыми линиями. Считается, что большая область внутри треугольника представляет собой стандарт, способный отображать больше цветов. Для ЖК-мониторов это означает, что продукт, совместимый с цветовой гаммой, связанной с большим треугольником, может воспроизводить на экране более широкий диапазон цветов.

Это диаграмма цветности xy цветовой системы CIE XYZ.
Области, обведенные пунктирными линиями, представляют диапазон цветов, которые люди могут видеть невооруженным глазом. Диапазоны, соответствующие стандартам sRGB, Adobe RGB и NTSC, определяющим цветовую гамму, отображаются в виде треугольников, соединяющих их пиковые координаты RGB. Цветовой охват аппаратного обеспечения ЖК-монитора можно указать с помощью подобных треугольников. ЖК-монитор не способен воспроизводить (отображать) цвета за пределами своей цветовой гаммы.

Стандартной цветовой гаммой для персональных компьютеров является международный стандарт sRGB, подготовленный в 1998 году Международной электротехнической комиссией (МЭК). sRGB прочно утвердился в качестве стандарта в средах Windows. В большинстве случаев такие продукты, как ЖК-мониторы, принтеры, цифровые камеры и различные приложения, настроены на максимально точное воспроизведение цветовой гаммы sRGB. Убедившись, что устройства и приложения, используемые для ввода и вывода данных изображения, совместимы с sRGB, мы можем уменьшить расхождения в цвете между входом и выходом.

Однако взгляд на диаграмму цветности xy показывает, что диапазон цветов, которые могут быть выражены с помощью sRGB, узок. В частности, sRGB исключает диапазон очень насыщенных цветов. По этой причине, а также благодаря тому факту, что достижения в области таких устройств, как цифровые камеры и принтеры, привели к широкому использованию устройств, способных воспроизводить цвета более ярко, чем те, которые разрешены стандартом sRGB, стандарт Adobe RGB и его более широкая цветовая гамма получили широкое распространение. Недавно возник интерес. Adobe RGB характеризуется более широким диапазоном, чем sRGB, особенно в домене G, то есть способностью отображать более яркие зеленые оттенки.

Adobe RGB была определена в 1998 году компанией Adobe Systems, производителем известной серии программных продуктов Photoshop для ретуши фотографий. Хотя он и не является международным стандартом, как sRGB, благодаря высокой доле рынка графических приложений Adobe он стал стандартом де-факто в профессиональных средах обработки цветных изображений, а также в полиграфии и издательском деле.

Растущее количество ЖК-мониторов может воспроизводить большую часть цветовой гаммы Adobe RGB.

NTSC, стандарт цветовой гаммы для аналогового телевидения, представляет собой цветовую гамму, разработанную Национальным комитетом по телевизионным стандартам США. Хотя диапазон цветов, которые могут быть отображены в стандарте NTSC, близок к диапазону Adobe RGB, его значения R и B немного отличаются. Цветовая гамма sRGB покрывает около 72% гаммы NTSC. В то время как мониторы, способные воспроизводить цветовую гамму NTSC, требуются в таких местах, как видеопроизводство, это менее важно для отдельных пользователей или для приложений, связанных с неподвижными изображениями. Совместимость с sRGB и способность воспроизводить цветовую гамму Adobe RGB являются ключевыми особенностями ЖК-мониторов, поддерживающих неподвижные изображения.

Визуальные различия между Adobe RGB (фото слева) и sRGB (фото справа).
Преобразование фотографии в цветовой гамме Adobe RGB в домен sRGB приводит к потере данных о высокой насыщенности цвета и потере тонкости тонов (т. е. восприимчивости к насыщенности цвета и скачкам тона). Цветовая гамма Adobe RGB может воспроизводить более насыщенные цвета, чем sRGB. (Обратите внимание, что фактически отображаемые цвета будут различаться в зависимости от таких факторов, как монитор, используемый для их просмотра, и программная среда. Примеры фотографий следует использовать только для справки.)

Начало страницы

Технологии подсветки расширяют цветовой охват ЖК-мониторов

В целом, ЖК-мониторы, доступные в настоящее время для использования с ПК, имеют цветовую гамму, способную отображать почти всю гамму sRGB, благодаря спецификациям их ЖК-панелей (и элементов управления панели). Однако, учитывая упомянутый выше растущий спрос на воспроизведение более широкой цветовой гаммы, чем sRGB, последние модели расширили цветовую гамму ЖК-мониторов, при этом Adobe RGB служит одной из целей. Но как же происходит такое расширение цветовых гамм ЖК-мониторов?

Усовершенствования в области подсветки составляют значительную долю технологий, расширяющих цветовую гамму ЖК-мониторов. Для этого есть два основных подхода: один включает расширение цветовой гаммы холодных катодов, основную технологию задней подсветки; другой включает в себя светодиодную подсветку RGB.

Что касается расширения цветовой гаммы с помощью холодных катодов, то, хотя усиление цветового фильтра ЖК-панели является быстрым решением, это также снижает яркость экрана за счет уменьшения пропускания света. Увеличение яркости холодного катода для противодействия этому эффекту имеет тенденцию сокращать срок службы устройства и часто приводит к неравномерности освещения. На сегодняшний день усилия позволили в значительной степени преодолеть эти недостатки; многие ЖК-мониторы оснащены холодными катодами с широким цветовым охватом, полученным в результате модификации их люминофоров.

Это также дает экономическую выгоду, поскольку позволяет расширить цветовую гамму без существенных изменений в существующей структуре.

Относительно недавно увеличилось использование светодиодной подсветки RGB. Эта подсветка позволяет достичь более высокого уровня яркости и чистоты цвета, чем холодные катоды. Несмотря на определенные недостатки, в том числе более низкую стабильность цвета (т. е. проблемы теплового излучения), чем у холодного катода, и трудности с достижением однородного белого цвета по всему экрану, поскольку он включает смесь RGB-светодиодов, эти недостатки были устранены в большинстве случаев. часть. Светодиодная подсветка RGB стоит дороже, чем подсветка с холодным катодом, и в настоящее время используется в довольно небольшой части ЖК-мониторов. Однако, исходя из их эффективности в расширении цветовой гаммы, количество ЖК-мониторов, использующих эту технологию, вероятно, увеличится. Это справедливо и для ЖК-телевизоров.

FlexScan SX2761W обеспечивает 96-процентное покрытие Adobe RGB с подсветкой с холодным катодом

Начало страницы

Похожие, но разные: соотношение Adobe RGB и охват Adobe RGB

Между прочим, многие ЖК-мониторы, которые превозносят широкую цветовую гамму, продвигают соотношение площадей определенных цветовых гамм (т. Е. Треугольники на диаграмме цветности xy). Многие из нас, вероятно, видели в каталогах товаров указания на такие атрибуты, как скорости Adobe RGB и скорости NTSC.

Однако это только соотношения площадей. Очень немногие продукты включают полную цветовую гамму Adobe RGB и NTSC. Даже если бы монитор имел соотношение Adobe RGB 120%, было бы невозможно определить степень разницы в значениях RGB между цветовой гаммой ЖК-монитора и цветовой гаммой Adobe RGB. Поскольку такие утверждения могут быть неверно истолкованы, важно не путаться в спецификациях продукта.

Чтобы устранить проблемы, связанные с маркировкой спецификаций, некоторые производители используют выражение «покрытие» вместо «площадь». Ясно, например, что ЖК-монитор, имеющий покрытие Adobe RGB 95%, может воспроизводить 95% цветовой гаммы Adobe RGB.

С точки зрения пользователя, покрытие является более удобным и понятным типом маркировки, чем отношение поверхности. В то время как переключение всех маркировок на охват представляет трудности, отображение на диаграммах цветности xy цветовых гамм ЖК-мониторов, которые будут использоваться в управлении цветом, безусловно, облегчит пользователям формирование собственных суждений.

Что касается разницы между маркировкой области и маркировкой покрытия в качестве показателей цветовой гаммы ЖК-монитора, то для примера Adobe RGB во многих случаях даже монитор с соотношением Adobe RGB 100 % по площади будет иметь покрытие менее 100%. Поскольку покрытие влияет на практическое использование, следует избегать ошибки, когда большее значение автоматически рассматривается как лучшее.

Заблуждение: широкая цветовая гамма означает высокое качество изображения

Когда мы проверяем цветовую гамму ЖК-монитора, также важно помнить, что широкая цветовая гамма не обязательно эквивалентна высокому качеству изображения. Этот момент может вызвать непонимание у многих людей.

Цветовая гамма — это одна из характеристик, используемая для измерения качества изображения ЖК-монитора, но сама по себе цветовая гамма не определяет качество изображения. Качество элементов управления, используемых для реализации всех возможностей ЖК-панели с широкой цветовой гаммой, имеет решающее значение. По сути, способность генерировать точные цвета, подходящие для собственных целей, перевешивает широкую цветовую гамму.

При рассмотрении ЖК-монитора с широкой цветовой гаммой нам необходимо определить, имеет ли он функцию преобразования цветовой гаммы. Такие функции управляют цветовой гаммой ЖК-монитора на основе целевой цветовой гаммы, такой как Adobe RGB или sRGB. Например, выбрав режим sRGB в пункте меню, мы можем настроить даже ЖК-монитор с широкой цветовой гаммой и высоким охватом Adobe RGB, чтобы цвета, отображаемые на экране, попадали в цветовую гамму sRGB.

Немногие современные ЖК-мониторы предлагают функции преобразования цветовой гаммы (т. е. совместимость с цветовыми гаммами Adobe RGB и sRGB). Однако функция преобразования цветовой гаммы необходима для приложений, требующих точной генерации цветов в цветовых гаммах Adobe RGB и sRGB, таких как ретуширование фотографий и работа в Интернете.

Для целей, требующих точной цветопередачи, цветной ЖК-монитор без какой-либо функции преобразования цветовой гаммы, но с широкой цветовой гаммой, в некоторых случаях может быть недостатком. Эти ЖК-мониторы отображают каждый цвет RGB, сопоставленный с цветовой гаммой, присущей ЖК-панели, в восьми битах в полноцветном режиме. В результате генерируемые цвета часто бывают слишком яркими для отображения изображений в цветовой гамме sRGB (т. е. цветовая гамма sRGB не может быть точно воспроизведена).

Здесь показаны примеры фотографий с цветовой гаммой sRGB, отображаемых на sRGB-совместимом ЖК-мониторе (фото слева) и на ЖК-мониторе с широкой цветовой гаммой, но несовместимой с sRGB и без функции преобразования цветовой гаммы (фото справа ). Хотя фотография справа кажется яркой, насыщенность в некоторых частях фотографии неестественно высока. Мы также видим значительное отклонение от цветов, предусмотренных фотографом, а также так называемые цвета памяти.

Начало страницы

Широкий цветовой охват стимулирует спрос на технологии, повышающие качество изображения

Во многих случаях, когда расширение цветовой гаммы ЖК-монитора приводит к способности воспроизводить более широкий диапазон цветов и больше возможностей для проверки цветов или корректировки изображений на экранах монитора, возникают такие проблемы, как нарушения тональных градаций, различия в цветности, вызванные узкие углы обзора и неравномерность отображения экрана, менее заметные в цветовых гаммах в диапазоне sRGB, стали более выраженными. Как упоминалось ранее, сам по себе факт включения ЖК-панели с широкой цветовой гаммой не гарантирует, что ЖК-монитор обеспечивает высокое качество изображения. В связи с этим давайте подробно рассмотрим различные технологии использования широкой цветовой гаммы.

Сначала мы рассмотрим технологии повышения градации. Ключевым здесь является внутренняя функция гамма-коррекции для многоуровневой градации. Эта функция отображает на экране восьмибитные входные сигналы в каждом цвете RGB со стороны ПК после того, как сначала подвергнет их многоуровневой градации до 10 или более битов в каждом цвете RGB внутри ЖК-монитора, а затем назначит их каждому восьмибитному цвету RGB. цвет считается оптимальным. Это улучшает тональные градации и пробелы в оттенках за счет улучшения гамма-кривой.

Что касается угла обзора ЖК-панели, то в то время как большие размеры экрана обычно облегчают различение, особенно в продуктах с широкой цветовой гаммой, различия в цветности могут быть проблемой. По большей части изменение цветности из-за угла обзора определяется технологией ЖК-панели, а более совершенные не демонстрируют никаких изменений цвета даже при просмотре под умеренным углом. Помимо различных особенностей технологий ЖК-панелей, они обычно включают плоскостную коммутацию (IPS), вертикальное выравнивание (VA) и панели с витым нематиком (TN), перечисленные в порядке от меньшего к большему изменению цветности. Несмотря на то, что технология TN достигла уровня, при котором характеристики угла обзора значительно улучшились по сравнению с несколькими годами ранее, между этой технологией и технологиями VA и IPS сохраняется значительный разрыв. Если важны цветопередача и изменение цветности, лучшим выбором остается технология VA или IPS.

Функция коррекции однородности — это технология уменьшения неравномерности отображения. Упомянутая здесь однородность относится к цветам и яркости (яркости) на экране. ЖК-монитор с превосходной однородностью имеет низкий уровень неравномерности яркости экрана или неравномерности цвета. Высокопроизводительные ЖК-мониторы оснащены системами, которые измеряют яркость и цветность в каждой позиции на экране и корректируют их внутренне.

Это сравнение мониторов с коррекцией неравномерности и без нее. ЖК-монитор с коррекцией однородности (фото слева) имеет более однородную яркость и цвет на экране, чем монитор без коррекции однородности (фото справа). Две фотографии выше были скорректированы для выравнивания уровней, чтобы подчеркнуть неровности изображения. Реальные нарушения будут менее заметны.

Начало страницы

Калибровка для увеличения значения широкой цветовой гаммы

Чтобы в полной мере использовать ЖК-монитор с широкой цветовой гаммой и отображать цвета в соответствии с намерениями пользователя, необходимо рассмотреть возможность использования среды калибровки. Калибровка ЖК-монитора — это система измерения цветов на экране с помощью специального калибратора, отражающая характеристики цветов в профиле ICC (файл, определяющий цветовые характеристики устройства), используемом операционной системой. Прохождение профиля ICC обеспечивает единообразие между информацией о цвете, обрабатываемой графическим или другим программным обеспечением, и цветами, генерируемыми ЖК-монитором, с высокой степенью точности.

Имейте в виду, что существует два типа калибровки ЖК-монитора: программная калибровка и аппаратная калибровка.

Калибровка программного обеспечения означает выполнение инструкций специализированного программного обеспечения для калибровки по настройке таких параметров, как яркость, контрастность и цветовая температура (баланс RGB) с помощью меню настройки ЖК-монитора, приближаясь к предполагаемому цвету с помощью ручных настроек. Цвета графического драйвера в некоторых случаях управляются вместо меню настройки ЖК-монитора. Программная калибровка отличается низкой стоимостью и может использоваться для калибровки любого ЖК-монитора.

Однако возможны отклонения в точности, поскольку программная калибровка требует ручной настройки. Внутренне градация RGB может пострадать, потому что баланс дисплея согласуется за счет прореживания выходных уровней RGB с помощью программной обработки. Тем не менее, использование программной калибровки, вероятно, облегчит воспроизведение цветов, как предполагалось, по сравнению с полным отсутствием калибровки.

Напротив, аппаратная калибровка явно более точна, чем программная. Он также требует меньших усилий, хотя может использоваться только с совместимыми ЖК-мониторами и влечет за собой определенные затраты на настройку. Как правило, он включает следующие этапы: программное обеспечение для калибровки управляет калибратором; сопоставление цветовых характеристик на экране с целевыми цветовыми характеристиками и непосредственная настройка яркости, контрастности и таблицы гамма-коррекции ЖК-монитора (справочная таблица) на аппаратном уровне. Еще одним аспектом аппаратной калибровки, который нельзя упускать из виду, является простота использования. Все задачи по подготовке ICC-профиля по результатам настройки и регистрации его в ОС выполняются автоматически.

ЖК-мониторы EIZO, в настоящее время совместимые с аппаратной калибровкой, включают модели серии ColorEdge. Серия FlexScan использует программную калибровку. (Примечание. По состоянию на январь 2011 г. мониторы FlexScan, совместимые с EasyPIX версии 2, предлагают функцию аппаратной калибровки. )

Объединив монитор серии ColorEdge с калибратором и специальным программным обеспечением для калибровки цвета ColorNavigator, можно добиться простой и точной аппаратной калибровки.

На следующем занятии мы рассмотрим интерфейсы ЖК-мониторов и ряд видеоинтерфейсов для ЖК-мониторов, включая интерфейсы последнего поколения, такие как HDMI и DisplayPort.

Выбор цветовой гаммы — Adobe RGB или sRGB?

Adobe RGB

Adobe RGB — это цветовое пространство RGB, предложенное Adobe Systems, Inc. в 1998 году. По сравнению с цветовым пространством sRGB, Adobe RGB охватывает большее поле от зеленого до красного.

Сравнение цветопередачи между Adobe ® RGB и sRGB на трехмерном графике Yxy
(линейная матрица: Adobe ® RGB; цвет блока: sRGB).





Большинство зеркальных камер с одним объективом способны снимать в широком цветовом пространстве, эквивалентном Adobe RGB. Даже программное обеспечение для ретуширования Adobe Systems Adobe Photoshop способно правильно обрабатывать данные, хранящиеся в формате Adobe RGB. Кроме того, высококачественные струйные принтеры также могут печатать в цветовой гамме Adobe RGB.

График Yxy Adobe ® RGB показан с цветовыми гаммами принтера



При подготовке среды для использования цветового пространства Adobe RGB необходим монитор, способный отображать полную цветовую гамму Adobe RGB. Данные изображения, снятые в режиме Adobe RGB, затем могут быть правильно отображены, что приводит к большей точности цветопередачи при ретушировании изображений.




sRGB

sRGB — это международный стандарт пространства RGB, определенный Международной электротехнической комиссией (IEC). sRGB составляет основу цветового пространства Microsoft Windows и является цветовым пространством, в котором создаются веб-сайты.

sRGB очень универсален и совместим с большинством стандартных камер и принтеров. При публикации изображений на веб-сайте или странице в социальной сети изображения, созданные в Adobe RGB, могут неточно отображаться на устройстве просмотра из-за сжатия цветовой гаммы. Это также может привести к непредусмотренным цветам при печати этих изображений. В этом случае работа в sRGB снижает вероятность неправильного отображения цветов. При работе в sRGB мы видим одинаковые цвета на разных устройствах.



Поскольку Adobe RGB покрывает область цветопередачи цветового пространства ISO-Coated — одного из стандартных наборов цветов в полиграфии, в среде допечатной подготовки необходим монитор, который может отображать Adobe RGB. При использовании монитора Adobe RGB цвета на мониторе могут соответствовать цветам на отпечатке, что позволяет повысить точность цветопробы.

Кроме того, при производстве видео, компьютерной графики и анимации необходимо отображать изображения в соответствии с отраслевыми стандартами, такими как DCI и BT.

No related posts.
